図の挿入

写真やグラフィックソフトなどで作成した画像ファイルを、 文書に「図」として挿入できます。

図の挿入して、その後の書式設定や調整をしましょう。

図の挿入

ダウンロードした、「zu01.jpg」と「zu02.jpg」の 2つの画像ファイル(JPEG形式)を文章に挿入しましょう。

  1. 1ページめ19行目をクリックして、カーソルを移動する
  2. 「挿入」タブの「図」グループから、「図をファイルから挿入」ボタンをクリックする

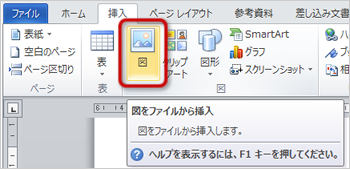

    「図をファイルから挿入」ボタン
  3. ファイルの一覧が表示されるので、ダウンロードした画像がある場所(「マイドキュメント」など)を選択する
  4. ファイルの一覧から「zu01.jpg」を選択し、「挿入」ボタンをクリック

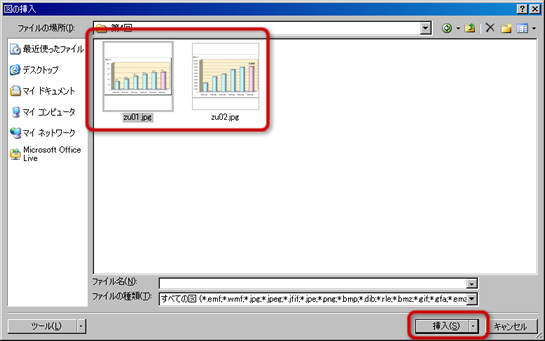

    図の挿入
  5. 文書に図が挿入されたら、「ホーム」タブの「段落」グループの「インデントを増やす」ボタンを3回クリックして、左側に3文字分インデントを設定する

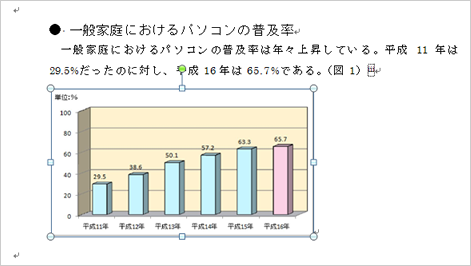

    挿入された図(1)

同じような操作をして、 もう一つの画像ファイルの「zu02.jpg」を、 2ページ目6行目に挿入してください。

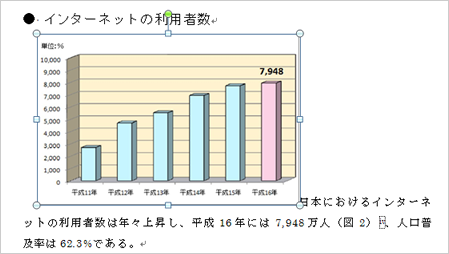

挿入された図(2)

文字列の折り返し

挿入した図と文字列(文字のあつまり)との配置を調整するため、 「文字列の折り返し」を設定します。

挿入した2つめの図に、「文字列の折り返し」を設定します。

  1. 2つめの図(「zu02.jpg」のグラフ)をマウスでクリックして選択する
  2. 「書式」タブの「配列」グループから、「文字列の折り返し」ボタンをクリックする

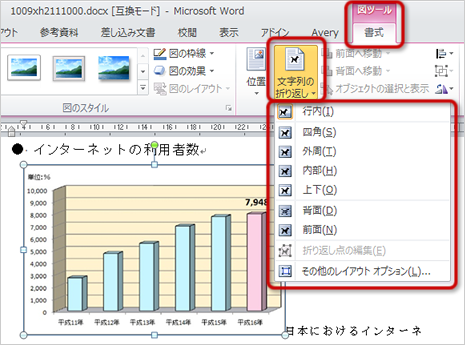

    「文字列の折り返し」ボタン
  3. メニューから「四角」を選択する
  4. 文字が図の周囲に表示されるように配置される
    「四角」に設定
文字列の折り返しの種類
  • 行内…図と文字がひとつの行のなかで扱われる(図を挿入した直後の状態)
  • 四角…文字が図のまわりに四角形状に配置される
  • 外周…文字が図のまわりに図の外周の形の沿って配置される
  • 前面、背面…文字と図が重なって表示される(前面は図が前、背面は文字が前)

図のサイズ変更

挿入した図のサイズを変更します。

2つめの図のサイズを小さくします。

  1. 2つめの図(「zu02.jpg」のグラフ)をマウスでクリックして選択する
  2. 図の右下にある○(ハンドル)をマウスでドラッグして、図を文書の幅の半分程度に小さくする

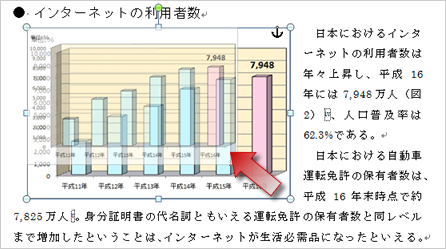

    図のサイズを変更中
  3. ドラッグしえ終えると、図のサイズが変更される

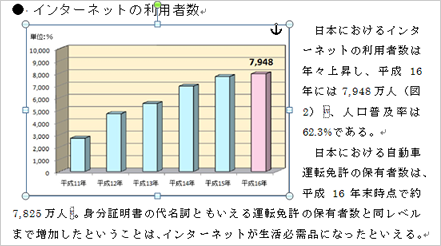

    図のサイズ変更の完了
縦横比を変えずにサイズを変えるには…
「Shift」キーを押したまま、四隅の○(ハンドル)を使って調整すれば、 縦横の比を変えずに、サイズを調整できます。

図の移動

挿入した図の位置を移動します。

2つめの図をページ右側へ移動します。

  1. 2つめの図(「zu02.jpg」のグラフ)をマウスでクリックして選択する
  2. 図をマウスでドラッグして、図を文書の右端に動かす

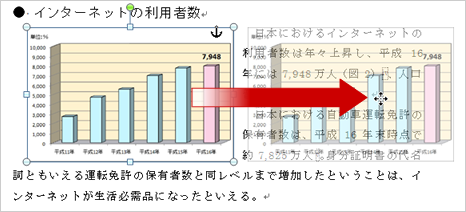

    図を移動中
  3. ドラッグし終えると、図が移動する

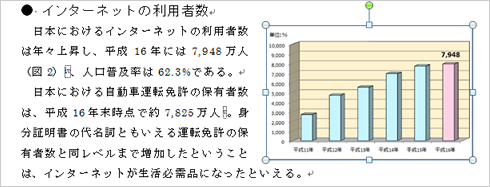

    図の移動の完了
図の削除
図を選択した後、「Delete」キーを押してください。


次へ進んでください。
